Quel type de format de fichier d'impression 3D utilisez-vous lorsque vous exportez votre modèle 3D à partir du logiciel de CAO avec lequel vous travaillez ? Il existe une multitude de formats de fichiers pris en charge par l'impression 3D. Cependant, les plus populaires sont les fichiers .STL et .OBJ. Ces formats de fichiers sont pris en charge par la plupart des logiciels d'impression et des imprimantes 3D.
Que sont les formats de fichiers .STL et .OBJ pour l'impression 3D ?
Le format .STL est l'un des formats de fichiers les plus couramment utilisés pour l'impression 3D. Cela est dû au fait que la plupart des logiciels de CAO ont la fonctionnalité d'exporter des modèles au format .STL et que la plupart des imprimantes 3D le prennent en charge. Le fichier génère uniquement la géométrie de surface de l'objet modélisé.
Le format .OBJ est considéré comme plus complexe que le fichier .STL car il est capable de représenter la texture, la couleur et d'autres attributs de CAO de l'objet tridimensionnel. Le format .OBJ est également facilement exportable depuis la plupart des outils de CAO et est pris en charge par les imprimantes 3D.
Cependant, selon l'opinion des internautes sur les forums et les plateformes de passionnés d'impression 3D, le .STL semble occuper une place de choix dans la liste des préférences de formats de fichiers pour l'impression 3D. La raison principale est que ce type de fichier est plus simple à utiliser et que la plupart des outils de réparation de maillage fonctionnent mieux avec les fichiers STL qu'avec les .OBJ.
D'autre part, si vous souhaitez imprimer un modèle 3D multicolore, vous voudrez choisir le format de fichier .OBJ.
Plus de détails sur .STL et .OBJ : The Essential Guide to Common 3D Printing File Formats.
Comment exporter des fichiers .STL et .OBJ dans Autodesk Maya
Presque tous les logiciels de CAO disposent d'une fonction d'exportation pour les fichiers .STL par défaut.
Ce n'est pas le cas pour les fichiers .OBJ. Vous constaterez qu'Autodesk Maya ne propose pas de réglage par défaut pour enregistrer votre modèle ou une partie d'un modèle 3D en .OBJ. Pour cela, vous avez besoin d'un plug-in.
Allez dans Window > Setting Preferences > Plugin Manager > objExport-bundle
Cochez les cases à côté de la fonctionnalité objExport_bundle et cliquez sur Refresh.
Pour l'étape suivante, vous devez sélectionner l'objet en cliquant dessus. Allez dans File > Export Selection (case à cocher)
Un menu déroulant apparaîtra, à partir duquel vous devrez sélectionner Objexport et cliquer sur Export Selection. Une autre fenêtre s'ouvrira, dans laquelle vous pourrez donner un nom à votre fichier et l'enregistrer dans le répertoire de votre choix sur votre ordinateur.
Visualisation des fichiers .STL et .OBJ
Il existe d'excellents outils de visualisation en ligne qui vous permettent de vérifier vos fichiers .STL et .OBJ sans avoir besoin de télécharger et d'installer des logiciels complexes qui occupent la mémoire de votre disque dur. Ils sont accessibles directement depuis votre navigateur et mettent à votre disposition des fonctionnalités rapides et faciles. Voici quelques-uns des meilleurs.
Autodesk360Viewer – cet outil en ligne vous permet de télécharger et de visualiser des fichiers 3D dans 55 formats, y compris STL et OBJ. Il vous suffit de télécharger votre fichier, quelle que soit sa taille et sa complexité, et de le visualiser directement dans votre navigateur, sans aucun plugin supplémentaire.
3DViewerOnline est un autre visualiseur de fichiers 3D gratuit, simple et facile à utiliser. Il prend en charge la plupart des formats 3D et 2D, y compris STL et OBJ. L'outil permet aux utilisateurs de partager facilement leur contenu avec leurs amis et leurs clients. Toutes les données que l'utilisateur télécharge sur le site sont sécurisées. Cet outil propose également d'excellents plans pour les entreprises, leur permettant de partager rapidement leur travail avec leurs clients et collaborateurs.
3D-Tool est disponible en versions FreeViewer, Basic, Advanced et Premium. L'outil prend en charge les fichiers .STL et .OBJ et possède une multitude de fonctionnalités pour la visualisation et l'analyse, fournissant des informations sur les dimensions, la surface et le volume des modèles 3D.
Vérification et réparation des fichiers .STL et .OBJ dans Netfabb
Netfabb est un excellent outil pour vérifier vos fichiers 3D. Doté de fonctions de mesure et de découpe exceptionnelles, Netfabb peut vérifier et réparer vos fichiers 3D, vous assurant ainsi que le modèle 3D sera suffisamment solide une fois imprimé.

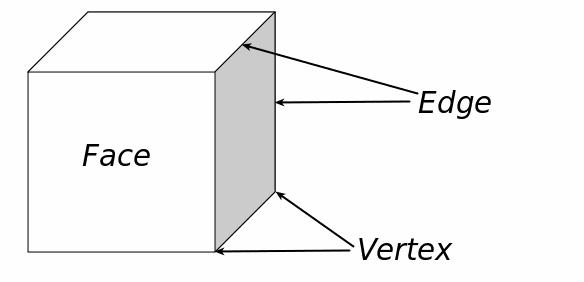

Chaque modèle 3D est composé de 3 éléments de base :
- Les sommets sont des points où 2 ou plusieurs arêtes se rencontrent ;
- Les arêtes sont des lignes entre 2 points ;
- Les faces sont des surfaces entre les arêtes.
-
Tous ces éléments ensemble créent un maillage. Pour que votre fichier 3D soit imprimable, il doit être manifold. Une géométrie manifold permet à votre modèle d'être imprimé avec précision, sans lacunes ni trous.
Un bon exemple de géométrie manifold est le caoutchouc qui compose un ballon. Pour vous assurer que votre modèle 3D est manifold, vous devez d'abord le vérifier avant de l'envoyer à l'impression. Sinon, votre imprimante 3D sera confuse et imprimera le modèle avec des erreurs.
Pour réparer votre fichier 3D dans Netfabb, suivez ces étapes simples :
Étape 1. Ouvrez Netfabb
Étape 2. Faites glisser le fichier dans la fenêtre du programme
Étape 3. Cliquez sur Réparer
Étape 4. Cliquez sur Réparation automatique
Étape 5. Cliquez sur le bouton Appliquer la réparation
Étape 6. Appuyez sur Supprimer l'ancienne pièce. Cette fonction réparera votre fichier
Maintenant, vos fichiers 3D sont réparés dans Netfabb et prêts à être découpés pour générer le G-CODE, un langage que votre imprimante 3D comprend.
Conclusion
Voilà, un aperçu rapide des formats de fichiers les plus courants en impression 3D. Grâce à ce tutoriel, vous savez maintenant comment exporter correctement vos modèles 3D au format .STL et .OBJ, visualiser et identifier les erreurs potentielles dans les fichiers et les réparer facilement dans Netfabb.
