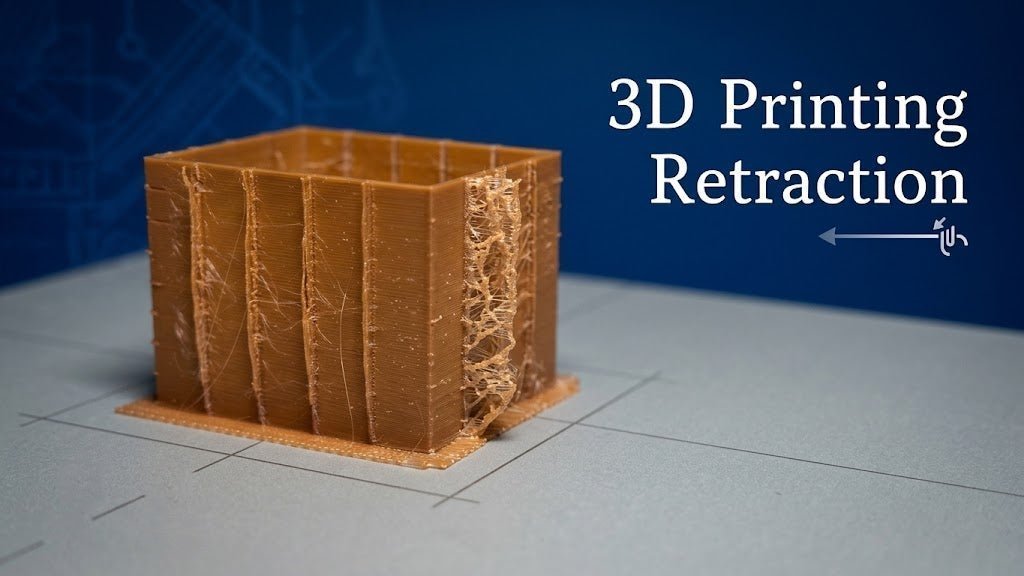

Jednou z frustrujících částí 3D tisku jakéhokoli návrhu je situace, kdy se uprostřed několikahodinového projektu objeví jemná vlákna nebo hrudky filamentu. Často to nejen vypadá jako 3D tištěná pavučina, ale může to také pokazit celý výtisk a stát vás čas i materiál. Jedním z řešení je správně nastavená retrakce, které se tento článek věnuje. Pokud tedy chcete dosahovat lepších výtisků a mít méně starostí, čtěte dál. Přejeme příjemné čtení!
Co je retrakce?
Při 3D tisku je hotend během extruze filamentu pod tlakem. Určitý tlak může přetrvávat i ve chvíli, kdy tiskárna právě netiskne a pouze se přesouvá na nové místo, což může způsobit vytékání roztaveného filamentu.
Retrakce se snaží tento problém řešit tím, že při pohybu trysky filament o malou vzdálenost stáhne zpět. Tím se sníží tlak v hotendu a omezí vytékání roztaveného filamentu. Úpravou nastavení 3D tiskárny můžete postupně najít ideální hodnoty, které pomohou eliminovat stringing a hrudky.
Jak nastavit retrakci?
Pro úpravu retrakce budete muset použít software pro 3D tisk, ať už chcete tuto funkci zapnout nebo vypnout, nebo pouze upravit některé její parametry.
Vysvětlení klíčových parametrů
Abychom vám pomohli zorientovat se ve vašem konkrétním programu pro 3D tisk a zároveň přesně nastavit parametry retrakce, vysvětlíme si nejběžnější možnosti. Mějte však na paměti, že v závislosti na konkrétním programu mohou mít tyto funkce jiné názvy a některé aplikace nemusí obsahovat všechny níže uvedené možnosti.
Vzdálenost retrakce
Vzdálenost retrakce je běžným parametrem ve většině slicerů. Jednoduše určuje, o jakou vzdálenost se filament stáhne zpět v extruderu. Můžete s touto hodnotou experimentovat nebo si online vyhledat, jaké hodnoty dobře fungují pro vaši tiskárnu, a použít zkušenosti ostatních jako výchozí bod.
Rychlost retrakce
Dalším parametrem je rychlost retrakce, která určuje, jak rychle se filament stáhne zpět. Vyšší rychlost obvykle pomáhá dosahovat čistších výtisků, ale zároveň může zvýšit riziko poškození nebo přetržení filamentu. Naopak příliš nízká rychlost může způsobit občasné vytékání materiálu během 3D tisku.
Minimální vzdálenost přejezdu
Jak název napovídá, tento parametr určuje minimální vzdálenost přejezdu, při které se retrakce aktivuje. U velmi krátkých pohybů extruderu nemusí být retrakce filamentu nutná, takže toto nastavení zabraňuje zbytečným retrakcím při krátkých přejezdech. Běžně se používá hodnota 0,5–2,0 mm.
Z Hop
Tento parametr určuje, zda se 3D tiskárna při přejezdu pokusí trysku mírně zvednout. Aktivace této funkce může zabránit tomu, aby tryska během pohybu narazila do 3D tištěných objektů, ale může zároveň zvýšit pravděpodobnost stringingu. Doporučujeme vyzkoušet obě možnosti a zjistit, která funguje nejlépe pro vaši tiskárnu.
Nastavení retrakce pro různé extrudery
1. Nastavení retrakce pro Direct Drive
Direct Drive extruder vyžaduje pouze kratší vzdálenost retrakce, například 0,5–2 mm, protože je umístěn přímo nad hotendem. Vzdálenost mezi podávacím mechanismem a tavnou zónou je proto krátká, takže k účinnému snížení tlaku v hotendu obvykle stačí krátká retrakce.
2. Nastavení retrakce pro Bowden extruder
Bowden extruder obvykle vyžaduje delší vzdálenost retrakce, například 4–7 mm, kvůli delší dráze filamentu a větší pružnosti systému. Nejprve se totiž musí vyrovnat vůle v systému a teprve poté začne samotné stažení filamentu účinně působit.
Nastavení retrakce pro různé materiály
Je také důležité zvážit, jaký materiál pro 3D tisk a jakou 3D tiskárnu používáte. Různé materiály mají své vlastní jedinečné vlastnosti a vyžadují mírně odlišná nastavení. Pokud například váš PLA filament způsobuje vytékání, můžete použít následující tabulku jako dobrý výchozí bod pro přesné doladění 3D tiskárny a filamentu a nalezení co nejlepších hodnot retrakce. Doporučujeme měnit při každém testovacím tisku pouze jednu hodnotu, abyste mohli ověřit očekávaný účinek.
(PS: Následující hodnoty jsou pouze orientační, protože různé tiskárny mají různá nastavení a podmínky.)
| Materiál | Vzdálenost retrakce (Direct Drive) (mm) | Vzdálenost retrakce (Bowden) (mm) | Rychlost retrakce (mm/s) |
Minimální vzdálenost přejezdu (mm) | Z Hop (mm) |
| PLA | 0,8–2,0 | 4–6 | 35–45 | 0,5–1,0 | 0,2–0,4 |
| PETG | 0,8–1,5 | 3–5 | 25–35 | 0,8–1,0 | 0,2–0,4 |
| ABS/ASA | 1–2 | 4–5 | 35–45 | 0,5–1,0 | 0,2–0,4 |
| Nylon (PA) | 1–2 | 4–6 | 25–35 | 0,8–1,2 | 0,3–0,6 |
| TPU / TPE | 0,5–1 | 0–2 (často vypnuto) | 15–25 | 1,0–2,0 | 0,2–0,4 |
Typické příznaky nesprávné retrakce
Mnoho začátečníků i středně pokročilých hobby uživatelů má problém určit, zda jejich potíže způsobuje nesprávná retrakce, nebo jiný aspekt tiskového procesu. A není divu, protože toto téma se může rychle stát poměrně složitým. Proto jsme připravili krátkého průvodce, který vám pomůže zjistit, zda mohou vaše problémy souviset s retrakcí.
Stringing / vytékání filamentu
Jakmile tento problém uvidíte na vlastních výtiscích, okamžitě pochopíte význam obou pojmů. Stringing a vytékání filamentu vznikají tehdy, když se objeví dlouhá tenká vlákna filamentu, která neodpovídají očekávanému vzoru vrstev. Mohou být způsobena mnoha různými faktory, ale ve vztahu k retrakci existují obvykle tři hlavní příčiny.
Stringing může vznikat proto, že vzdálenost retrakce není dostatečná, což je jeden z nejběžnějších problémů. Jak jsme již zmínili, pokud se filament nestáhne dostatečně zpět, může roztavený materiál z trysky vytékat.
Dalším problémem může být příliš nízká rychlost retrakce. Pokud retrakce neproběhne dostatečně rychle, nemusí se tlak v hotendu snížit dostatečně rychle a roztavený filament může během přejezdu vytvářet dlouhá vlákna.
Ačkoli nejde přímo o problém retrakce, stringing může vznikat také tehdy, pokud je teplota tisku příliš vysoká, protože filament je tekutější a náchylnější k vytváření vláken.
Další řešení problémů se stringingem najdete zde: 5 snadných způsobů, jak zabránit stringingu při 3D tisku.
Hrudky / pupínky na povrchu
Dalším běžným problémem je takzvaný blobbing, který se projevuje malými výstupky nebo hrudkami na vytištěných objektech. Tento problém se nejčastěji objevuje na začátku a na konci obvodové stěny, protože souvisí s opětovným zahájením extruze. Mezi možné příčiny patří:
Nejběžnější příčinou je příliš velké množství materiálu vytlačeného po retrakci, kdy se tiskárna po přejezdu snaží při obnovení tisku vytlačit příliš mnoho filamentu. V závislosti na sliceru je obvykle potřeba snížit vzdálenost retrakce nebo hodnotu Extra Restart Distance.
Samotná rychlost retrakce může být také příliš vysoká, což může způsobit nežádoucí pohyb filamentu v tavné zóně, zvýšit tlak a vytvořit efekt hrudek.
Bonusový tip: Pokud nemáte ve sliceru zapnuté funkce „Coasting“ nebo „Wiping“, jejich aktivace může často pomoci odstranit artefakty v podobě hrudek, protože upravují chování extruze tak, aby jejich tvorbu omezily.
Jak provést test retrakce a najít ideální hodnoty
Chcete-li najít nejlepší hodnoty, ať už jde o nastavení retrakce TPU nebo rychlost retrakce PLA, můžete postupovat podle tohoto návodu krok za krokem a zjistit, jak omezit artefakty způsobené stringingem při 3D tisku.
Test retrakce (PLA filament)
- Vysušte filament: To je velmi důležité, protože příliš vysoká vlhkost může způsobit výrazný stringing a špatnou extruzi.
- Vytiskněte teplotní věž: Můžete zkusit vytisknout teplotní věž, která postupně mění teplotu tisku podle výšky objektu, abyste našli optimální hodnotu. To vám může pomoci určit nejlepší teplotu extruze pro konkrétní filament.
- Použijte retrakční věž: Dále můžete vyzkoušet speciální model retrakční věže, který vám pomůže upravit vzdálenost při pevně nastavené rychlosti. Jak tiskárna postupuje vrstvu po vrstvě, sledujte, která vzdálenost vytváří nejméně stringingu.
- Jemně dolaďte rychlost: Jakmile znáte vhodnou vzdálenost retrakce, můžete ji ponechat beze změny a začít upravovat rychlost. Vytiskněte další retrakční věž a zjistěte, která rychlost funguje nejlépe.
- Zaznamenejte ideální hodnoty: Nezapomeňte si nejlepší hodnoty zapsat pro budoucí výtisky. Mohou vám také pomoci při přechodu na jinou značku nebo například při nastavování retrakce PLA místo ABS.
Závěr
Jak jsme viděli, ideální nastavení retrakce výrazně závisí na použité 3D tiskárně, typu extruderu, materiálu filamentu a konkrétních parametrech, jako jsou rychlost a vzdálenost. Přestože výše uvedené tabulky představují velmi dobrý výchozí bod, skutečné „ideální nastavení“ pro konkrétní tiskárnu zjistíte především důkladným testováním pomocí retrakčních věží. Správným nastavením retrakce můžete ušetřit značné množství času a filamentu, vyhnout se mnoha problémům a naplno využít potenciál své 3D tiskárny.
