Máte problém najít nejlepší nastavení pro filament ve své 3D tiskárně? Chcete, aby vaše 3D objekty vypadaly více nebo méně leskle? Objevují se po dokončení tisku problémy s povrchem? To vše a ještě více lze upravit změnou teploty v nastavení tisku před zahájením nového modelu. Jedním z nejlepších způsobů, jak zjistit správné nastavení, je použití teplotní věže. Podívejme se na to podrobněji. Přejeme příjemné čtení!

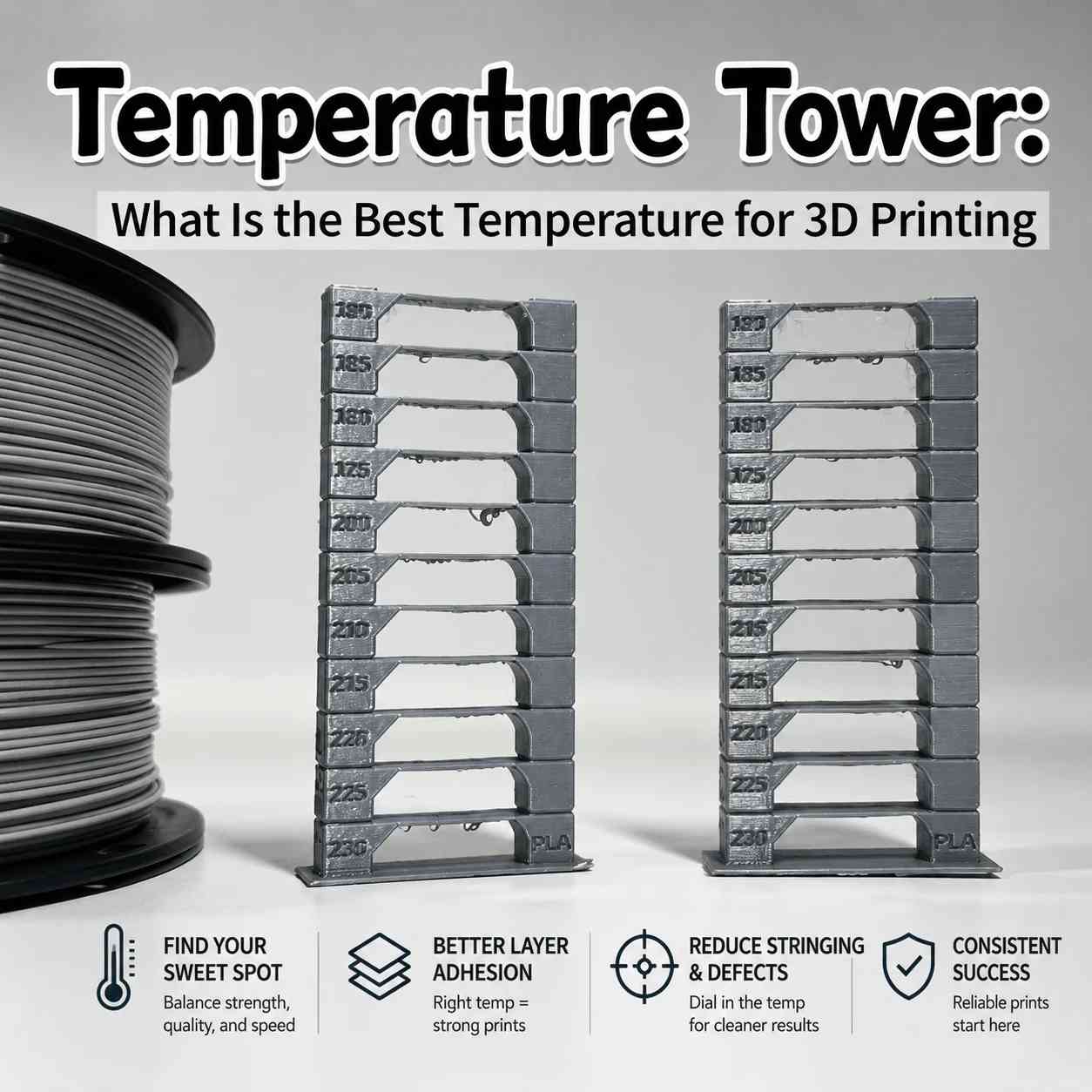

Co je teplotní věž?
Teplotní věž, označovaná také jako 3D tisková teplotní věž, temp tower, heat tower, 3D printer temp tower nebo 3D printing temp tower, je jedním z nejběžnějších testovacích výtisků používaných k určení optimální tiskové teploty pro konkrétní materiál. Věž v podstatě umožňuje uživatelům v rámci jednoho modelu vyhodnotit, jak různé teploty ovlivňují kvalitu tisku.
Definice a princip fungování teplotní věže
Teplotní věž je experiment s jednou proměnnou. Za předpokladu, že model, rychlost a chlazení zůstávají stejné, mění se pouze teplota trysky a optimální rozsah se určuje porovnáním kvality výtisku.
Pomocí G-code lze během tisku automaticky měnit teplotu trysky 3D tiskárny v předem nastavených výškách vrstev, takže lze v jednom výtisku vytvořit několik teplotních rozsahů. Porovnáním kvality tisku v těchto rozsazích lze rychle a názorně určit optimální rozsah tiskové teploty materiálu při aktuálním nastavení zařízení.
Jak vytisknout teplotní věž?
Tisk teplotní věže je jednoduchý, ale přesný test 3D tisku, který vám pomůže optimalizovat nastavení 3D tiskárny a zjistit, při jaké teplotě bude PLA lesklejší nebo jak zlepšit pevnost u jiných materiálů.
1. Stáhněte STL teplotní věže
Stáhněte model, který obsahuje číselné stupnice, mosty a převisy. Takový návrh může současně testovat kvalitu povrchu, přilnavost vrstev, stringing a kvalitu bridge tisku.
Vyhledejte soubory temperature tower STL nebo temp tower STL například na těchto platformách:
- Printables
- Thingiverse
- MakerWorld
Jakmile si vyberete jednu z výše uvedených webových stránek, můžete zvolit model, který jasně označuje jednotlivé teplotní části a odpovídá vašim cílům. Mnoho návrhů obsahuje popis autora, ve kterém je uveden nejvhodnější typ filamentu nebo jiné důležité informace, což vám pomůže vybrat nejlepší možnost.
2. Připravte 3D tiskárnu a filament
Ujistěte se, že je tiskárna správně připravena, což zahrnuje vyrovnání tiskové podložky, zajištění dobré přilnavosti k podložce a počáteční kalibraci. Zároveň je důležité seznámit se s filamentem nebo filamentem pro 3D tiskárny, který budete používat, a ujistit se, že rozsah teplot trysky 3D tiskárny je pro daný filament vhodný. Před použitím se také ujistěte, že je filament suchý, jinak mohou být výsledky zavádějící.
3. Potvrďte teplotní rozsah
Není potřeba začínat na 0 °C a pokračovat až do 300 °C. Obecně mají jednotlivé typy filamentů určité doporučené počáteční rozsahy, jak je uvedeno níže. Pokud váš filament v seznamu není, podívejte se na obal nebo pokyny a zjistěte přibližný rozsah:
- PLA: 180–220 °C
- PETG: 220–250 °C
- ABS: 230–260 °C
- ASA: 245–265 °C
- TPU: 210–240 °C
Každá část teplotní věže pro 3D tisk by se měla lišit o 5 °C nebo 10 °C, protože tak lze jasně vidět rozdíly mezi jednotlivými teplotními rozsahy.
4. Nastavte parametry ve sliceru
Kromě teploty by měly během tisku teplotní věže zůstat všechny ostatní parametry co nejvíce konstantní, aby se odstranily další proměnné:
- Výška vrstvy by měla být pevně nastavena (například 0,2 mm)
- Rychlost tisku by měla být pevně nastavena
- Retrakce a chlazení by měly zůstat ve výchozím nastavení
- Během tisku tisk nepozastavujte ani neměňte parametry
- V předem nastavených výškách vrstev by se měla měnit pouze teplota trysky 3D tiskárny
Jak vyhodnotit teplotní věž?
Po vytištění teplotní věže pečlivě analyzujte výsledky, abyste zjistili, jaká teplota je pro 3D tisk s vaším aktuálním nastavením nejlepší. Cílem je porovnat testovací výtisky v jednotlivých teplotních částech a určit nejlepší rovnováhu mezi pevností, kvalitou povrchu a rozměrovou přesností. Při pohledu na jednotlivé vrstvy můžete snadno zjistit, která teplota poskytuje výsledky, které hledáte.
Stringing a vytékání filamentu
Abyste se vyhnuli vláknům nebo vytékání roztaveného filamentu, můžete při kontrole teplotní věže využít několik tipů. Začněte tím, že se podíváte mezi tenké sloupky, dovnitř oblouků nebo na špičky výstupků.
- Mnoho vláken podobných pavučině mezi jednotlivými prvky → Příliš vysoká teplota
- Čisté špičky a mezery s minimem vláken nebo bez nich → Dobré
- Minimální stringing, ale možná slabší spojení vrstev → Příliš nízká teplota
Podle těchto tří různých výsledků můžete upravit teplotu tak, aby odpovídala ideálnímu nastavení podle výsledků vaší teplotní věže.
Přilnavost vrstev a pevnost
Další důležitou věcí je zkontrolovat přilnavost a pevnost vrstev věže. Jemně zkuste vrstvy oddělit nebo části pootočit prsty. Dávejte pozor, abyste nepoškodili celou teplotní věž.
- Čistě se láme podél linií vrstev → Příliš nízká teplota
- Před zlomením se mírně ohne → Dobrá přilnavost
- Snadno se deformuje → Možná příliš vysoká teplota
Podle chování jednotlivých vrstev tak můžete zjistit, zda byla teplota příliš nízká, příliš vysoká nebo správně nastavena.
Kvalita bridge tisku
Podívejte se na vodorovné mosty propojující jednotlivé části věže. To je obzvláště důležité u 3D výtisků s mezerami mezi hlavními částmi, protože mosty v takovém případě nejsou pouze estetickým prvkem, ale mohou také přispět k celkové pevnosti modelu.
- Mosty výrazně klesají nebo se prověšují → Příliš vysoká teplota
- Mosty zůstávají rovné a ploché s minimálním prověšením → Dobré
- Mosty vypadají hrubě nebo se nespojí → Příliš nízká teplota
Kvalita převisů
Podobně jako u bridge tisku může být důležité zkontrolovat, jak model reaguje na převisy v návrhu. Také zde může mít teplota velký vliv. Podívejte se proto na šikmé plochy, které se obecně objevují pod úhlem 45° nebo více, na bocích teplotní věže.
- Převisy se kroutí, prověšují nebo vypadají nečistě → Příliš vysoká teplota
- Čisté převisy, které si zachovávají svůj úhel → Dobré
- Mohou vypadat přijatelně, ale působit křehce → Příliš nízká teplota
Ostrost a rozměrová přesnost
Další oblastí, kde může teplota ovlivnit testovací výtisk, jsou rohy, otvory nebo ostré prvky. Zde můžete získat jiné výsledky, než jaké preferujete, proto pomocí níže uvedeného seznamu upravte teplotu podle svých požadavků nebo jednoduše nastavte teplotu na doporučené hodnoty.
- Rohy vypadají zaobleně, vybouleně nebo roztaveně → Příliš vysoká teplota
- Čisté, ostré rohy odpovídající modelu → Dobré
- Rohy jsou mírně menší nebo méně výrazné → Příliš nízká teplota
Kvalita povrchu a detailů
Nakonec můžete úpravou teploty tisku změnit také samotnou kvalitu povrchu a úroveň detailů výtisků. Výše uvedený seznam je dobrým výchozím bodem, ale někdy můžete z estetických důvodů chtít lesklejší a více roztavený vzhled, takže následující seznam používejte pouze jako doporučení, nikoli jako nezbytné kalibrační pravidlo.
- Lesklý, roztavený vzhled → Často příliš vysoká teplota
- Matná, práškovitá textura → Příliš nízká teplota
- Rovnoměrné a konzistentní vrstvy → Ideální rozsah
Časté chyby při tisku teplotní věže
Při provádění testu 3D tisku za účelem zjištění nejlepší teploty pro 3D tisk se vyhněte následujícím chybám.
Nekontrolování ostatních proměnných
Změna rychlosti tisku, rychlosti ventilátoru nebo jiných nastavení mezi jednotlivými teplotními částmi.
Nebudete pak vědět, zda zlepšení pochází ze změny teploty nebo z jiných úprav nastavení 3D tisku.
Použití vlhkého filamentu
Vlhký filament pro 3D tiskárny způsobuje stringing, špatnou přilnavost vrstev a bubliny na povrchu bez ohledu na teplotu. Výsledky teplotní věže tak budou zavádějící. Vlhkost filamentu se navíc může časem měnit, což může při každém tisku vytvářet jiné textury a kvalitu.
Před testováním je nutné filament vysušit. Zde najdete návod, jak sušit filament pro 3D tiskárny.
Nesprávný skript nebo nastavení sliceru
Nesprávný skript nebo nastavení sliceru může test teplotní věže znehodnotit. Pokud zapomenete přidat skripty pro změnu teploty, nastavíte nesprávné výšky vrstev pro změny nebo použijete nesprávný příkaz G-code, může tiskárna vytisknout celý model při jediné teplotě. Teplotní věž pak ve skutečnosti nebude testovat různé teplotní rozsahy a celý test 3D tisku bude neplatný.
Přístup „jednou a dost“
Nedoporučuje se vytisknout jednu teplotní věž a používat stejné nastavení navždy.
Různé značky, barvy a dokonce i výrobní šarže filamentu mohou mít různé optimální rozsahy teploty trysky 3D tiskárny. Proto byste měli vždy otestovat každou novou cívku, zejména:
- Různé značky
- Různé barvy (zejména Silk, Glow nebo filamenty s uhlíkovými vlákny)
- Různé typy materiálu (PLA vs. PLA+)
Závěr
Nejjednodušší způsob, jak určit přesné nastavení teploty pro vaši tiskárnu, je vytisknout teplotní věž. Při tisku teplotní věže se izoluje a mění pouze teplota trysky, takže můžete zjistit, která z výše uvedených teplot poskytuje nejlepší kvalitu tisku pro kombinaci vašeho filamentu a tiskárny. Pokud vytisknete teplotní věž pro každý nový materiál, můžete dosáhnout lepší kvality povrchu, lepší přilnavosti mezi vrstvami, čistších mostů a rozměrově přesnějších výtisků.
