Heute teilen wir ein Tutorial, wie Sie Ihren 3D-Drucker verwenden können, um einen elektrostatischen Motor zu bauen.
3D-gedruckter elektrostatischer Motor
Ziel: Keine Kugellager, einfache Montage, ein neues, anderes Design mit geringem Energiebedarf
Benötigt wird:
1x 3 mm Schraube, ca. 10 mm lang, z. B. eine ungenutzte Schraube aus alter PC-Hardware
1x 50 mm Draht ~0,5-1 mm, z. B. Büroklammer
1x Aluminium- oder Kupferfolie, z. B. selbstklebendes Aluminiumband zum Abdichten oder einfache Folie zum Kleben
1x Hochspannungsquelle, z. B. Wimshurst-Maschine, Van-de-Graaff-Generator, Zeilentransformatoren
3D-gedruckte Teile:
558.384 base.stl
58.984 electrode.stl – Sie benötigen mindestens zwei Ausdrucke
287.884 rotor.stl
258.384 screw_top.stl – zur Fixierung des Drahtes für den Rotor
Alle Dateien wurden mit Netfabb geprüft.
Schritt 1: Zusammenbau
Drucken Sie die Teile auf Ihrem 3D-Drucker aus – ich habe 100 % Infill und nur Standardeinstellungen verwendet; keine Stützstrukturen erforderlich
Electrode.stl muss zweimal gedruckt werden. Sie können bei diesem Design jedoch bis zu vier Elektroden verwenden

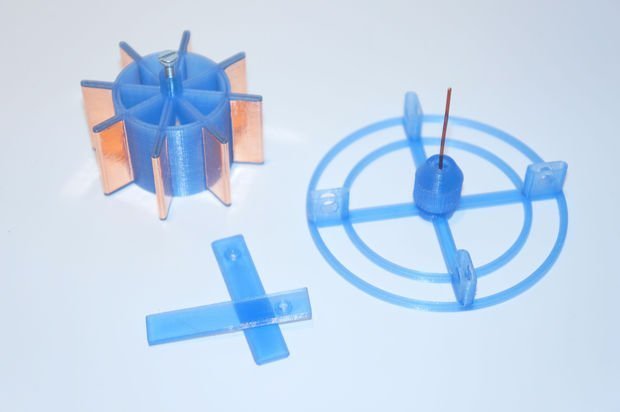

Bringen Sie zuerst die Kupfer- oder Aluminiumfolie wie im Bild gezeigt am Rotor und an den Elektroden an
Die Elektroden haben auf einer Seite eine scharfe Kante, die nur in einer Richtung in die Basis passt – in Richtung der Rotorblätter. Die Rotorblätter müssen ebenfalls mit Folie beklebt werden, da sie die Ladung von den Elektroden empfangen.
Wenn Sie die acht Rotorblätter und mindestens zwei Elektroden beklebt oder mit selbstklebender Folie versehen haben, können Sie ein ca. 50 mm langes Stück Draht hinzufügen, z. B. eine größere Büroklammer. Der Draht muss stark genug sein, um den Rotor an seinem Platz zu halten, und wird in das mittlere Loch der Basis eingeführt. Er fällt nicht hindurch – stecken Sie ihn einfach hinein und nehmen Sie dann das 3D-gedruckte Teil screw_top.stl (alias die Mutter) und schrauben (pressen) Sie es mit der Basis zusammen, um den Draht zu fixieren.
Setzen Sie den Rotor auf den Draht, sodass der kleine Zylinder des Rotors an der Oberseite liegt und der Draht hindurchgeht
Schneiden Sie den Draht kurz über der Stelle ab, an der er aus dem Rotor herausragt, und fügen Sie dann die 3-mm-Schraube hinzu, um die Höhe über der Basis anzupassen.
Klicken Sie schließlich die Elektroden in den gewünschten Schlitz, z. B. 180° gegenüber wie auf dem Bild oder auch um 90° versetzt.
Schließen Sie Ihre Hochspannungsquelle an die Elektroden an.
Dieser Artikel wurde von Joehan auf Instructables veröffentlicht, vielen Dank an Joehan für das Teilen.
